Виды нагрева испарителей
Как мы уже писали выше, внутри испарительного ядра происходит нагрев газа, перемещающегося внутри змеевика. Нагрев змеевика происходит от тепла передаваемого от электротэнов алюминиевому ядру или водяной бане, в которую помещены электротэны и змеевик. Если в испарителе используется алюминиевое ядро, то он называется «электрический сухой», а если используется смесь воды и этиленгликоля, то он называется «электрический жидкостной». У каждого из них есть плюсы и минусы, которые мы рассмотрим в другой статье. И в первом, и во втором случае для испарения газа нужно электричество.
В варианте «электрического сухого» испарителя и электротэн и змеевик заливаются алюминием. После остывания алюминия и тэн и змеевик прочно зажаты алюминием со всех сторон. И чем плотнее алюминий примыкает в тэну и змеевику, тем эффективнее теплопередача и испарение газа. Надежность испарителя – это на 100% надежность электротэнов.
Но случаев перегорания тэнов в «сухих электрических» испарителях великое множество. Можно сказать, что это их главный недостаток и причина, по которой многие монтажные компании отказываются от «сухих электрических» испарителей. Почему же перегорают тэны? Казалось-бы, тэны рассчитаны на супер высокую температуру, они могут раскаляться докрасна во время своей работы, ну что может быть причиной их поломки?
Если верить объяснениям производителям испарителей, которые не признают гарантийным случаем перегорание тэнов, то виноват сам клиент, который не позаботился о стабилизации питающего напряжения испарителя. Скачки напряжения в сети, по их словам, приводят к перегоранию тэнов. Но такая отговорка для неграмотных людей. Потому что можно задать вопрос: «А почему не перегорает предохранитель?». Очень часто предохранители остаются целыми, а тэн сгорает. И любой грамотный электрик скажет, что скачок напряжения приводит к снижению силы тока. А спираль должна перегореть при увеличении силы тока. Так почему тогда перегорает ТЭН, но остается целым предохранитель?
Мы тоже долгое время так же объясняли нашим клиентам причину выхода из строя купленных в нашей компании испарителей и сами верили в такое объяснение, пока не произошел один случай.
А, если его нет? Как испарить газ? Заменить электричество можно теплоносителем от котельного оборудования. В этом случае контур отопления котельного оборудования используется для нагрева водяной бани, в которой находится змеевик с газом. Наглядно это можно посмотреть на рисунках ниже. Так же, как и с электрическими испарителями, вначале нужно, чтобы определенный объем теплоносителя наполнил емкость испарителя и, чтобы температура внутри этой емкости достигла 50 градусов по Цельсию. Установленный на корпусе испарителя погружной термостат откроет электромагнитный клапан и газ устремится внутрь змеевика. Двигаясь поступательно сверху вниз он нагревается и переходит в газообразное состояние. Циркуляционный насос должен обеспечить постоянную подачу теплоносителя с температурой около 80 градусов по Цельсию. Такая конструкция испарительной установки почти не потребляет электроэнергию, за исключением электричества для работы котла и циркуляционного оборудования.

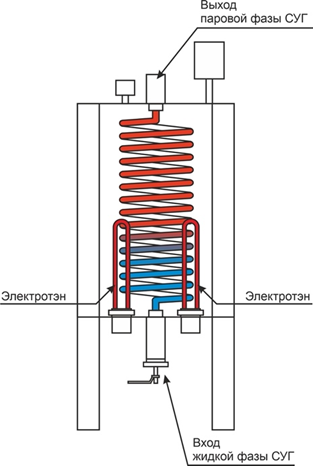

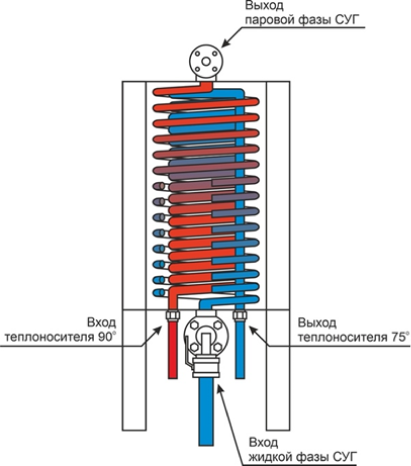

Вид в разрезе электрического водяного испарителя | Вид в разрезе жидкостного испарителя |
