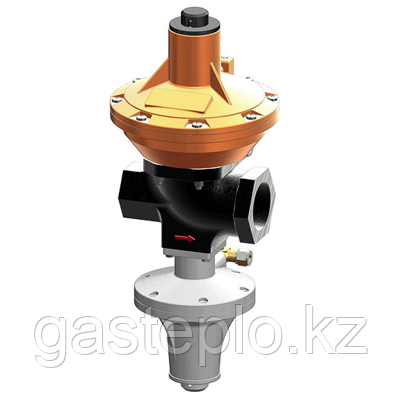

Регулятор сжиженного газа COPRIM ALFA 20 MP

Регулятор сжиженного газа COPRIM ALFA 20 MP

Регулятор давления газа COPRIM серии ALFA 20* – это комбинированный пружинный регулятор давления газа прямого действия, с мягким уплотнением, сбалансированным клапаном и малошумной конструкцией. Регуляторы давления газа COPRIM серии ALFA успешно интегрируются в состав технических изделий любого производителя ГРП; ГРПБ (ПГБ); ШРП (ГРПШ); ГРУ и др. работающих на природном газе по ГОСТ 5542-2014. Регуляторы давления газа COPRIM серии ALFA успешно применяются с автоматизированным газоиспользующим оборудованием в составе газовых рамп газогорелочных устройств, которые работают в динамическом режиме мгновенно изменяющегося расхода газа «On/Off». Регуляторы давления газа COPRIM серии ALFA также могут применяться для редуцирования давления других газов: пропана, бутана, воздуха, азота и др. Надёжная конструкция и применяемые материалы обеспечивают высокий назначенный срок службы: 40 лет. Межсервисный интервал оборудования составляет (ресурс изделия до первого текущего ремонта): 7 лет.

Тех.характеристики COPRIM ALFA 20 MP:

• Максимальное рабочее давление на входе, Ре max , бар: 6
• Максимальное допустимое давление на корпусе регулятора, PS , бар: 8
• Диапазон входного давления, bpe , бар: 0,5-6
• Диапазон настройки выходного давления, Wa*, бар: 0,095-0,45
• Рабочая среда: Природный газ по ГОСТ 5542-2014, Сжиженный газ по ГОСТ 20448-2018
• Максимальная пропускная способность Qmax** до, м3/ч: 614
• Максимальная пропускная способность Qmax** для сжиженного газа до, кг/ч: 1244
• Класс точности регулирования, АС , %: до ±10
• Класс давления полного закрытия, SG , %: до +20
• Возможность установки предохранительного запорного клапана (ПЗК): да
• Модель пилота предохранительного запорного клапана (ПЗК): BLC 15
• Класс точности срабатывания, AС , %: до ±10
• Время срабатывания, ta , с: не более 1
• Класс герметичности рабочего и предохранительного запорного клапана (ПЗК): класс «А» соответствует ГОСТу 9544-2015
• Масса, не более (без ПЗК I с ПЗК), кг: 4
• Способ присоединения к трубопроводу (ВХОД х ВЫХОД) резьбовой (ГОСТ 6357-81): G1”xG1 1/2”
• Строительная длина, мм: 130
• Температура рабочей среды, TS , °С: для районов с теплым климатом от -10°С до + 60°С (1); для районов с умеренным климатом от -20°С до + 60°С (2)
• Температура окружающей среды, °С: для районов с теплым климатом от -20°С до + 60°С (1); для районов с умеренным климатом от -40°С до + 60°С (2)
• Назначенный срок службы, лет: 40
