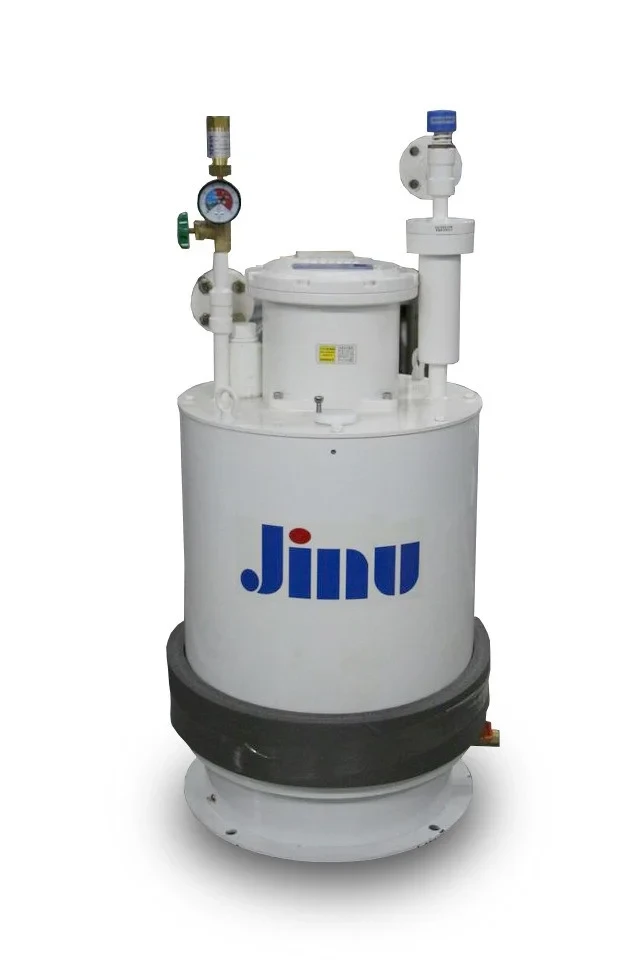

Испаритель JINU JEVM-200

Особенности серии JEVL-B:

• испаритель укомплектован цифровым дисплеем от компании Micom;

• благодаря функции самодиагностики и отображения ошибок легко определить причину неисправности и принять меры по их устранению;

• благодаря установленному устройству предотвращения утечки газа обеспечивается безопасность;

• для предотвращения испарения воды из системы теплообменника установлен перепускной клапан.

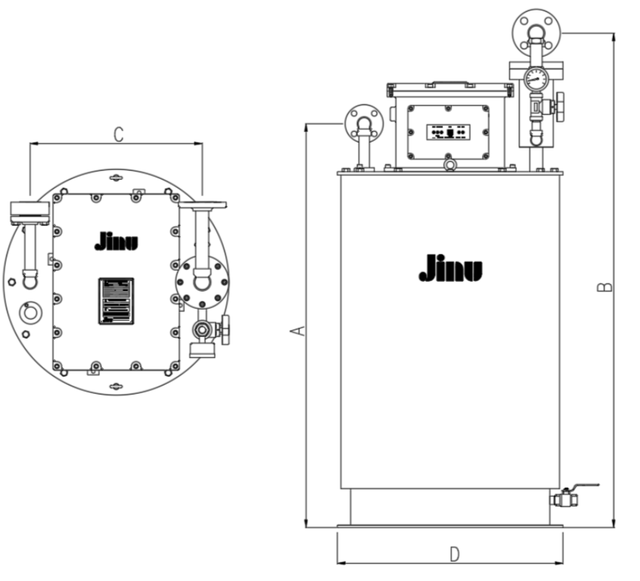

Структура

Данный испаритель состоит из водяной теплообменной системы для обеспечения теплопередачи, электрического водонагревателя, газовой системы, в которую поступает СПГ для последующего испарения, автоматическая система управления.

2.1 Компоненты водяной теплообменной системы:

• Емкость для воды круглого типа в которой установлен змеевик теплообменника, обеспечивающий испарение СПГ.

• Перепускной клапан, предотвращающий подъем уровня воды выше необходимого уровня, предотвращающий утечку воды.

Когда давление в емкости для воды повышается, открывается предохранительный клапан. Для равномерного нагнетания воды предусмотрен насос.

• Сливной клапан позволяет полностью опорожнить систему от воды;

• Имеется датчик уровня воды в емкости, а также датчик температуры воды.

2.2 Системы электроподогрева воды:

• Электрический нагреватель  установлен снизу испарителя и должен использовать только для нагрева воды.

• Для управления подогревом и контролем за параметрами установлены электронный температурный датчик и автоматический регулятор подачи, в зависимости от температуры.

2.3 Компоненты газовой системы

• На входе в газовую систему установлен комбинированный фланец с сетчатым фильтром.

• Установлен выпускной клапан, предохранительный клапан манометра.

• Установлен змеевик теплообменник.

• Установлено устройство предотвращения перелива сжиженного газа на выходе газа (поплавкового типа).

2.4 Компоненты системы автоматического управления

Данная модель испарителя оснащена цифровой системой измерения и контроля Micom. Напряжение – 220/380/440В (напряжение мощности нагревателя настраивается).

Внутренняя рабочая схема использует DC24V.

• 8-битный Миком.

• Установлен разъем для датчика температуры воды и датчика уровня воды.

• Установлен разъем питания электроподогревателя для разъема Electronic.

• Напряжение на разъеме испарителя 220 В. Если напряжение электрической сети 380В или 440В, то в систему устанавливается трансформатор для преобразования напряжения в 220В.
