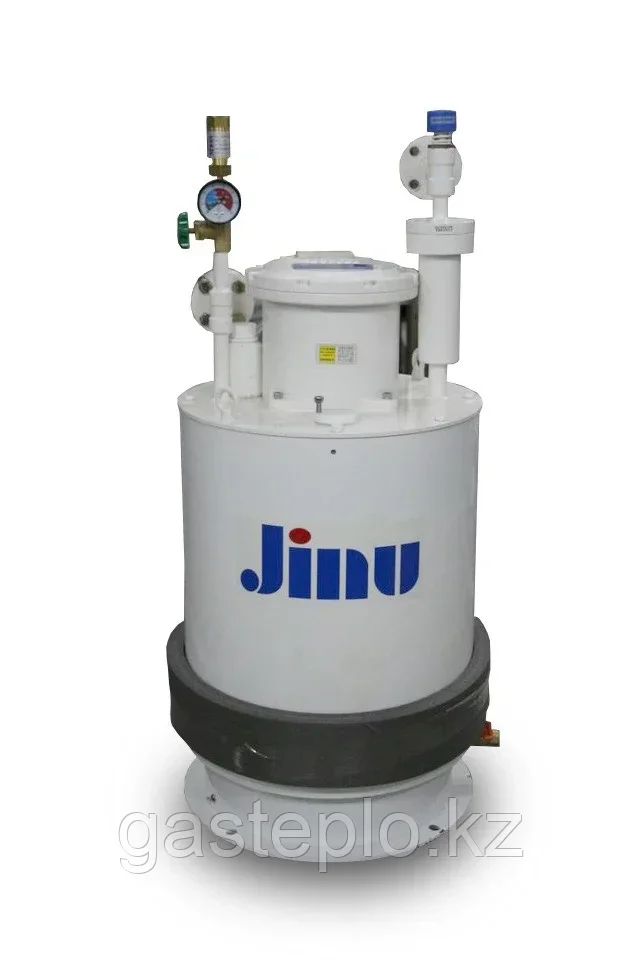

Особенности серии JEVL-B:
• испаритель укомплектован цифровым дисплеем от компании Micom;
• благодаря функции самодиагностики и отображения ошибок легко определить причину неисправности и принять меры по их устранению;
• благодаря установленному устройству предотвращения утечки газа обеспечивается безопасность;
• для предотвращения испарения воды из системы теплообменника установлен перепускной клапан.
Структура
Данный испаритель состоит из водяной теплообменной системы для обеспечения теплопередачи, электрического водонагревателя, газовой системы, в которую поступает СПГ для последующего испарения, автоматическая система управления.
2.1 Компоненты водяной теплообменной системы:
• Емкость для воды круглого типа в которой установлен змеевик теплообменника, обеспечивающий испарение СПГ.
• Перепускной клапан, предотвращающий подъем уровня воды выше необходимого уровня, предотвращающий утечку воды.
Когда давление в емкости для воды повышается, открывается предохранительный клапан. Для равномерного нагнетания воды предусмотрен насос.
• Сливной клапан позволяет полностью опорожнить систему от воды;
• Имеется датчик уровня воды в емкости, а также датчик температуры воды.
2.2 Системы электроподогрева воды:
• Электрический нагреватель установлен снизу испарителя и должен использовать только для нагрева воды.
• Для управления подогревом и контролем за параметрами установлены электронный температурный датчик и автоматический регулятор подачи, в зависимости от температуры.
2.3 Компоненты газовой системы
• На входе в газовую систему установлен комбинированный фланец с сетчатым фильтром.
• Установлен выпускной клапан, предохранительный клапан манометра.
• Установлен змеевик теплообменник.
• Установлено устройство предотвращения перелива сжиженного газа на выходе газа (поплавкового типа).
2.4 Компоненты системы автоматического управления
Данная модель испарителя оснащена цифровой системой измерения и контроля Micom. Напряжение – 220/380/440В (напряжение мощности нагревателя настраивается).
Внутренняя рабочая схема использует DC24V.
• 8-битный Миком.
• Установлен разъем для датчика температуры воды и датчика уровня воды.
• Установлен разъем питания электроподогревателя для разъема Electronic.
• Напряжение на разъеме испарителя 220 В. Если напряжение электрической сети 380В или 440В, то в систему устанавливается трансформатор для преобразования напряжения в 220В.
Модель |
Мощность (кг/ч) |
Мощность нагрева-теля |
Размеры, мм |
Вход |
Выход |
Масса, кг |
Объём воды, л |
Объём антифриза (-20℃) |
|||
A |
B |
C |
D |
||||||||
JEVL-400 |
400 |
60 |
1395 |
1460 |
315 |
915 |
25А |
40А |
400 |
480 |
144 |
JEVL-500 |
500 |
75 |
1605 |
1675 |
315 |
915 |
25А |
40А |
450 |
570 |
171 |
JEVL-600 |
600 |
90 |
1695 |
1765 |
315 |
915 |
25А |
40А |
470 |
600 |
180 |
JEVL-700 |
700 |
105 |
1580 |
1680 |
375 |
1115 |
40А |
50А |
620 |
860 |
258 |
JEVL-800 |
800 |
120 |
1580 |
1680 |
375 |
1115 |
40А |
50А |
640 |
850 |
255 |
JEVL-900 |
900 |
135 |
1700 |
1800 |
375 |
1115 |
40А |
50А |
650 |
910 |
273 |
JEVL-1000 |
1000 |
150 |
1700 |
1800 |
375 |
1115 |
40А |
50А |
670 |
900 |
270 |
Основные атрибуты | |
---|---|
Страна производитель | Южная Корея |
Производитель | МИК |
Производительность испарительной установки | 900 кг/час |
Способ нагрева | Электрический |
- Цена: 11 000 000 ₸
