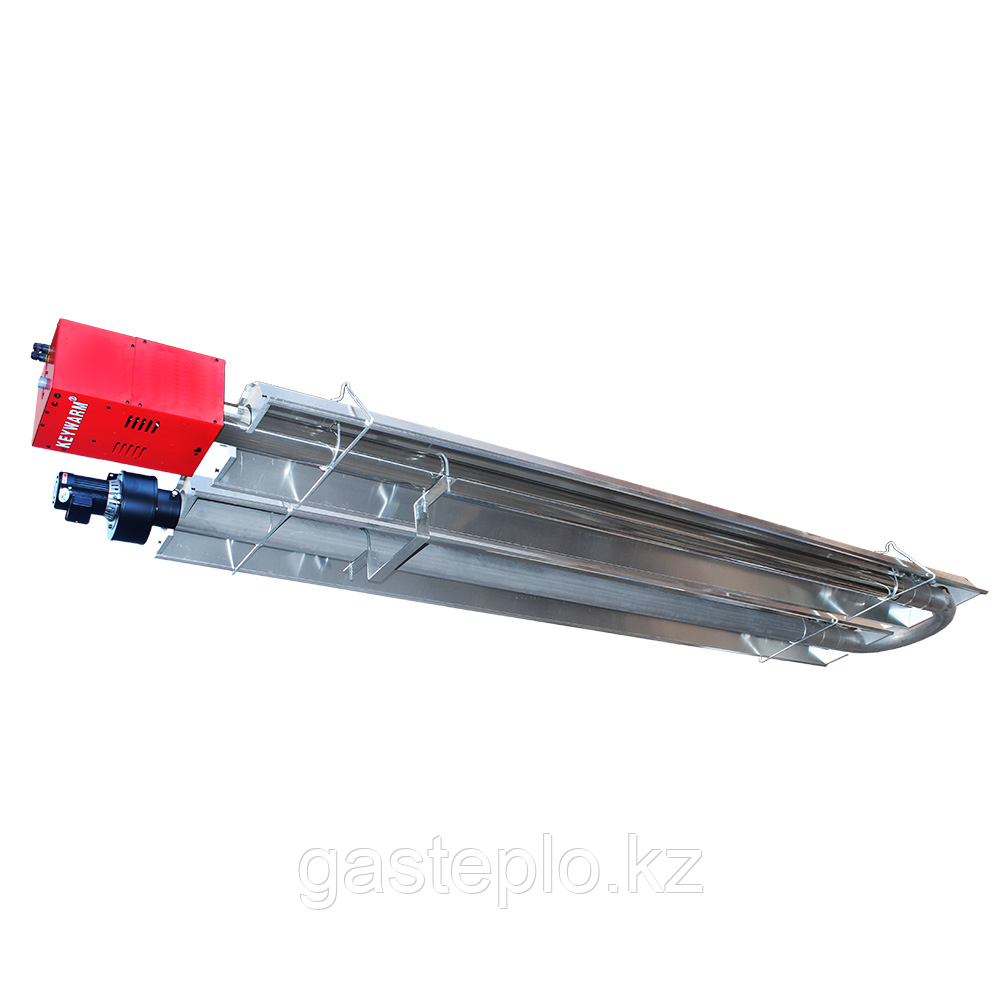

Газовый "темный" излучатель LTVU 40-12

Мощность нагрева, кВт: 40

Длина, м: 6

Расход газа, м³/час: 3,86

Вес, кг: 109

Излучающие трубы из алюминизированной жаропрочной стали. Параболический рефлектор максимальной эффективности. Вихревая горелка с оптимальным распределением температурного поля

Преимущества излучателей KEYWARM

1. Оптимальная форма рефлектора

От формы рефлектора зависит не только КПД излучения, но и срок жизни излучающих труб. На рисунках ниже приведены диаграммы излучения в верхнюю полусферу. Слева изображен "параболический" рефлектор KEYWARM, а справа - плоский рефлектор, применяемый большинством наших конкурентов.

Рефлектор KEYWARM	Рефлектор KEYWARM

При том же количестве лучей на обоих диаграммах, плотность излучения под рефлектором KEYWARM оказывается существенно выше, чем у плоского рефлектора конкурентов.

Но важнее всего то, что при плоском рефлекторе большая часть излучения в верхнюю полусферу переотражается на верхнюю часть излучающей трубы, вызывая ее перегрев и быстрый прогар в этой зоне!

"Вдавленный" участок рефлектора KEYWARM над излучающей трубой отводит поток излучения, заставляя его огибать трубу и уходить вниз в обогреваемую зону.

2. Раздельные рефлекторы на U-образных трубах

Для U-образных излучателей KEYWARM использует схему с раздельными рефлекторами на прямой и обратной излучающих трубах. Это позволяет не только оптимизировать форму самих рефлекторов и избежать быстрого прогара труб, как указано выше, но и расширить рабочую зону излучателя, развернув рефлекторы на угол до 45^o в стороны.

Раздельные рефлекторы KEYWARM

3. Торцевые заглушки рефлектора

Не все производители устанавливают на своих рефлекторах торцевые заглушки. Если их нет, то большая часть тепловой энергии теряется в виде конвективной составляющей, другими словами, уходит с нагретым воздухом из-под рефлектора, а не излучается вниз.
Рефлекторы KEYWARM оснащаются торцевыми заглушками и имеют высокий лучевой КПД.

4. Цельное U - образное колено большого радиуса

В отличие от многих производителей, KEYWARM использует гладкое цельное, а не штампованное, колено с закруглением большого радиуса. Оно обеспечивает минимальные потери и не испытывает такой тепловой нагрузки, как колена малого радиуса или сварные поворотные участки наших конкурентов.
Этим обеспечивается длительный срок службы поворотного колена KEYWARM до прогара.

Колено большого радиуса KEYWARM

5. Удобная конструкция подвесных кронштейнов

Кронштейн KEYWARM спроектирован и сбалансирован так, чтобы излучатель можно было легко подвесить как в горизонтальном положении, так и под наклоном до 45^o в любую сторону.
Продуманная подвесная система позволяет вести сборку излучателя в подвешенном состоянии, присоединяя к первой установленной секции следующие одну за другой. Это существенно облегчает монтаж на высоте.

6. Надежный соединительный узел с точным позиционированием труб

Излучающие трубы KEYWARM стыкуются между собой при помощи надежного и широкого соединительного узла с болтовой затяжкой. Данный узел не только гарантирует полную герметичность соединения, но и обеспечивает точное позиционирование на обейх трубах за счет отогнутого внутрь "зуба" в своей средней части.
Исключается возможность сместить узел в сторону одной трубы за счет другой.

Соединительный узел KEYWARM
